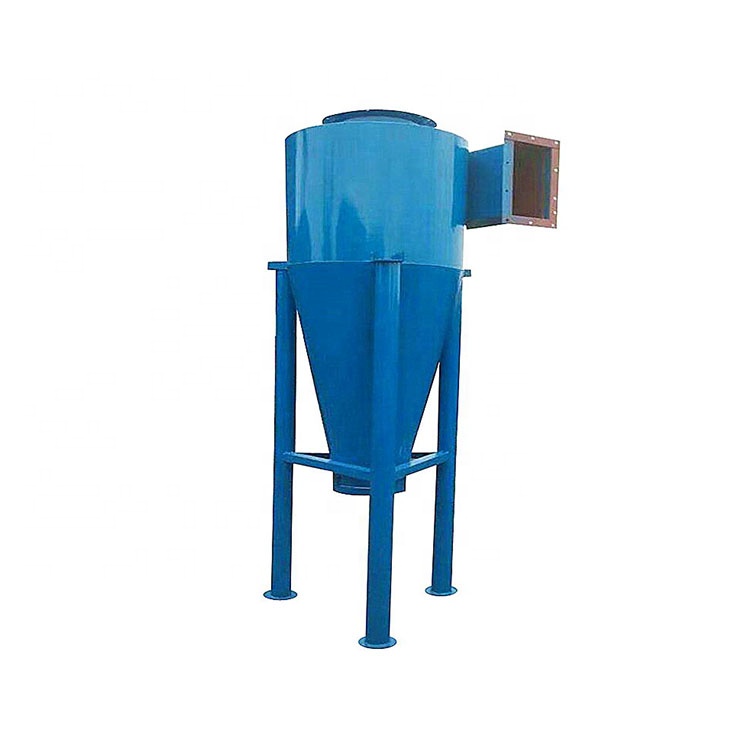

Βιομηχανικός συλλέκτης σκόνης κυκλώνων

Ο συλλέκτης σκόνης κυκλώνα είναι ένας κοινός τύπος εξοπλισμού διαχωρισμού ξηρού αερίου-στερεού που αφαιρεί τα σωματίδια σκόνης στη ροή αέρα μέσω της δράσης της φυγόκεντρης δύναμης.

Αποτελείται κυρίως από τα ακόλουθα διάφορα μέρη:

1. Σωλήνας εισόδου: Αέριο που περιέχει σκόνη εισέρχεται στον συλλέκτη σκόνης μέσω αυτού.

2. Κύλινδρος: Είναι κυλινδρικός και αποτελεί τον κύριο χώρο διαχωρισμού σκόνης.

3. Κώνος: Συνδεδεμένος κάτω από τον κύλινδρο, το σταδιακά συρρικνούμενο σχήμα βοηθά στη βελτίωση του εφέ διαχωρισμού.

4. Σωλήνας εξάτμισης: Από εδώ αποβάλλεται καθαρό αέριο.

5. Θύρα εκκένωσης τέφρας: Χρησιμοποιείται για τη συλλογή και την εκκένωση της διαχωρισμένης σκόνης.

Η αρχή λειτουργίας του συλλέκτη σκόνης κυκλώνα είναι ότι το αέριο που περιέχει σκόνη εισέρχεται στον κύλινδρο του συλλέκτη σκόνης με μια ορισμένη ταχύτητα κατά μήκος της εφαπτομενικής κατεύθυνσης, σχηματίζοντας μια περιστρεφόμενη ροή αέρα. Κατά τη διάρκεια της περιστροφής, τα σωματίδια σκόνης επηρεάζονται από τη φυγόκεντρο δύναμη, κινούνται προς το τοίχωμα του κυλίνδρου και το τοίχωμα του κώνου και απορρίπτονται από τη θύρα εκκένωσης τέφρας υπό την επίδραση της βαρύτητας και της ροής αέρα. Το καθαρισμένο αέριο εκκενώνεται από το σωλήνα εξάτμισης.

Για παράδειγμα, στην εξόρυξη, ο συλλέκτης σκόνης κυκλώνα μπορεί να χρησιμοποιηθεί για να χειριστεί τη σκόνη που δημιουργείται κατά τη σύνθλιψη και τη μεταφορά μεταλλευμάτων. Στη βιομηχανία επεξεργασίας σιτηρών, μπορεί να αφαιρέσει αποτελεσματικά τη σκόνη κατά τη διαδικασία χειρισμού και επεξεργασίας σιτηρών.

Ο συλλέκτης σκόνης κυκλώνα έχει τα ακόλουθα πλεονεκτήματα:

1. Απλή δομή και χαμηλό κόστος.

2. Βολική λειτουργία και συντήρηση, σταθερή και αξιόπιστη λειτουργία.

3. Μπορεί να χειριστεί αέριο που περιέχει σκόνη με υψηλότερη θερμοκρασία και μεγαλύτερο όγκο αέρα.

Συνολικά, ο συλλέκτης σκόνης κυκλώνα παίζει σημαντικό ρόλο στη βιομηχανική παραγωγή, ειδικά σε περιπτώσεις όπου οι απαιτήσεις απομάκρυνσης σκόνης δεν είναι ιδιαίτερα υψηλές και ο όγκος αέρα που πρόκειται να επεξεργαστεί είναι μεγάλος.
